2vrstvá hliníková deska plošných spojů
  • 2vrstvá hliníková deska plošných spojů - 0 2vrstvá hliníková deska plošných spojů - 0
  • 2vrstvá hliníková deska plošných spojů - 1 2vrstvá hliníková deska plošných spojů - 1
  • 2vrstvá hliníková deska plošných spojů - 2 2vrstvá hliníková deska plošných spojů - 2

2vrstvá hliníková deska plošných spojů

Jiubao 2 Layer Aluminium PCB zdědí kovovost a bezpečnost 1-vrstvé hliníkové základní desky PCB a může realizovat složité a přesné zapojení běžné PCB (FR4 PCB). Dvouvrstvá deska s hliníkovým substrátem dokonale aplikuje vlastnosti hliníku odvádějícího teplo, vodivé mědi, izolační pryskyřice a tepelného filmu na elektronické obvody.

Odeslat dotaz

Popis výrobku


2-vrstvé hliníkové PCB Představení produktuï¼

Jiubao 2 Layer Aluminium PCB zdědí kovovost a bezpečnost 1-vrstvé hliníkové základní desky PCB a může realizovat složité a přesné zapojení běžné PCB (FR4 PCB). Dvouvrstvá deska plošných spojů s hliníkovým substrátem dokonale aplikuje vlastnosti hliníku odvádějícího teplo, vodivé mědi, izolační pryskyřice a tepelného filmu na desky elektronických obvodů. Dvouvrstvá deska s hliníkovým substrátem může být nezávisle zapojena na obou stranách produktu a může komunikovat s linkami na obou stranách prostřednictvím galvanicky pokovených otvorů, aby vytvořila větší síť. Udělejte návrh zapojení 2vrstvé hliníkové substrátové desky plošných spojů flexibilnější, což může splňovat složitější pracovní oblasti. Dokáže realizovat výplň "SMT", kabeláž a vazbu na obou stranách výrobku. Dvouvrstvý hliníkový substrát PCB integruje vysoce účinnou tepelnou vodivost, odvod tepla, izolační bezpečnost a dlouhou životnost.

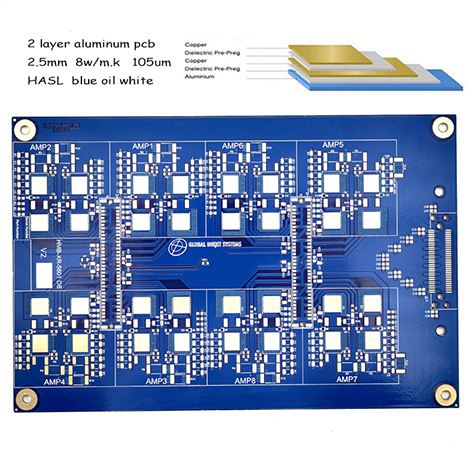

Schematický diagram 2vrstvého hliníkového substrátu PCB struktura produktu:

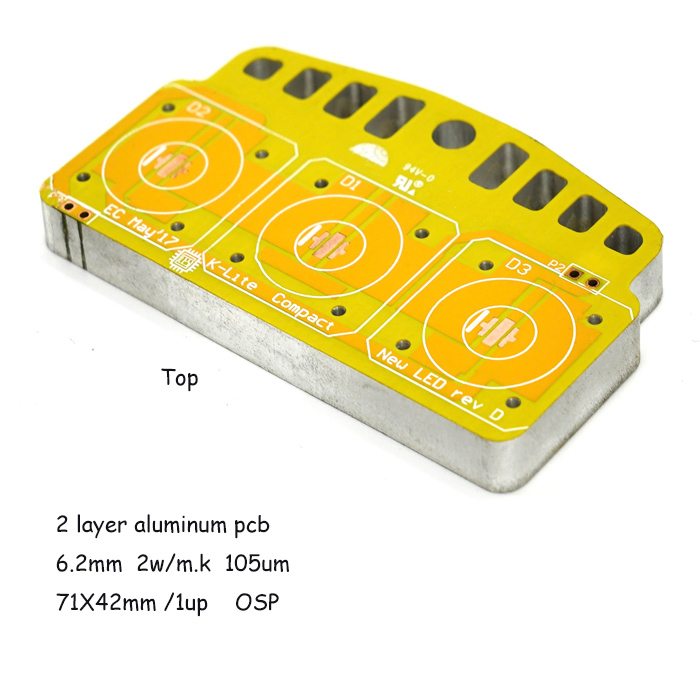

Schematický diagram přední a zadní strany produktu s 2vrstvým hliníkovým substrátem PCB:



2-vrstvý hliníkový substrát PCB Výroba produktu a výrobní proces Pokyny pro výrobu

Podklad hliník (5052)
Počet vrstev 1L
Tloušťka (mm) 0,8MM~5,0MM (±10%)
Tepelná vodivost (dielektrická vrstva) 0,8/1,5/ 2,0/3,0 W/m.K.
Tloušťka měděné fólie (um) 35/70/105/140um
Barva pájecí masky bílá/černá/matná černá/červená/zelená/modrá/matně zelená
Podklad hliník (5052)
Počet vrstev 2L
Tloušťka (mm) 0,8/1,0/1,2/ 1,5/1,6/2,0/2,5/3,0 mm (±10 %)
Tepelná vodivost (dielektrická vrstva) (W/m-k) 0,8/1,5/ 2,0/3,0 W/m.K.
Tloušťka měděné fólie (um) 35/70/105/140 um
Barva pájecí masky bílá/černá/matná černá/červená/zelená/modrá/matně zelená
Barva postavy bílá/černá/oranžová/červená/modrá
Metody tváření CNC gongy, CNC V-řezání, tváření forem, laserové řezání a frézování
Kontrolní zkouška AOI; vysokorychlostní létající sonda; E-test; Zkouška napětí
Proces povrchové úpravy HASL FREE LEAD DNIG; OSP
Čas doručení 6-8 dní
bílá/černá/oranžová/červená/modrá
Metody tváření CNC gongy, CNC V-řezání, tváření forem, laserové řezání a frézování
Kontrolní zkouška AOI; vysokorychlostní létající sonda; E-test; Zkouška napětí
Proces povrchové úpravy HASL FREE LEAD DNIG OSP
Čas doručení 4-5 dní.

Příležitosti aplikace 2vrstvých hliníkových substrátových PCB produktů:

Svítilny, průmyslové těžební svítilny, automobilová LED světla, jevištní projekční světla, projekční zařízení, LED pouliční osvětlení a různé přesné a vysoce náročné osvětlovací nástroje pro rozptyl tepla

Výhody 2-vrstvých hliníkových substrátových PCB produktů

Dlouhá životnost, efektivní odvod tepla, stabilní, široký rozsah použití

FAQ

Q1. Jste výrobce? Máte továrnu?
Odpověď: Jsme profesionální výrobce desek plošných spojů již více než 12 let. Máme továrny a můžete vidět obrázky našich továren.
Q2. Mohu získat vzorky zdarma? Je možné zaslat zdarma?
Odpověď: Ano, po rozhovoru a potvrzení všech podrobností vám můžeme poskytnout bezplatné vzorky. Ale neposkytujeme bezplatnou přepravní službu, pokud si koupíte hodně produktů, dáme vám nějaké slevy.
Q3. Děláte OEM?
Odpověď: Ano. Jsme výrobce desek plošných spojů. Máme továrny a vyhrazená automatizační zařízení pro celý proces PCB, které jsou přesně kontrolovány a expedovány.
Q4. Jaká je dodací lhůta?
Odpověď: Naše doručení je zaručeno včas. Počínaje dokončením výrobního návrhu, 1vrstvý hliníkový substrát PCB: 2-3 dny; 2vrstvý hliníkový substrát PCB: 6-8 dní; měděný substrát PCB: 4-5 dní; 2-vrstvý měděný substrát PCB: 5-7 dní; samozřejmě lze urychlit do 48 hodin.
Q5. Lze vyrobit 4vrstvé hliníkové PCB?
Odpověď: Ano, jsme výrobce desek plošných spojů, lze vyrobit 4vrstvou hliníkovou desku plošných spojů, popsat strukturní vrstvu desky s plošnými spoji, odeslat informace Gerber na náš e-mail pcb@jbmcpcb.com pro potvrzení.
