1vrstvá hliníková deska plošných spojů

Můžete si být jisti, že si koupíte 1vrstvou hliníkovou desku Jiubao z naší továrny. Deska plošných spojů s kovovým jádrem je kompozitní deska s plošnými spoji složená z kovového substrátu, vrstvy izolačního média a měděné vrstvy obvodu. Kovová matrice je obvykle hliník, železo, měď, invarová měď, slitina wolframu a molybdenu atd.

Odeslat dotaz

Popis výrobku


Kovové jádro PCB

Proč zvolit kovové jádro pro materiál PCB?

Můžete si být jisti, že si koupíte 1vrstvou hliníkovou desku Jiubao z naší továrny. Deska plošných spojů s kovovým jádrem je kompozitní deska s plošnými spoji složená z kovového substrátu, vrstvy izolačního média a měděné vrstvy obvodu. Kovová matrice je obvykle hliník, železo, měď, invarová měď, slitina wolframu a molybdenu atd. Odvod tepla kovového substrátu je vyšší než u laminátu plátovaného mědí. Odvod tepla kovového substrátu souvisí s hustotou a tepelnou vodivostí jeho izolační vrstvy. Čím tenčí je izolační vrstva, tím vyšší je tepelná vodivost. Izolační vrstva je obvykle modifikovaná epoxidová pryskyřice, polyfenylenether, polyimid atd. Tloušťka izolační vrstvy je 50 μm-200 μm. Vrstvy obvodu se skládají z měděných vrstev. Tloušťka kovové desky je 0,5 mm, 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm, 2,0 mm, 3,0 mm a 5,0 mm. Podobně jako desky plošných spojů s pevným ohybem lze desky plošných spojů na bázi kovu rozdělit na jednostranné, oboustranné a vícevrstvé a jsou speciální odrůdou desek plošných spojů. Kovové PCB je také známé jako PCB s kovovým jádrem, MCPCB, IMS (izolovaný kovový substrát), kovem plátované PCB.

Substráty PCB s kovovým jádrem jsou klasifikovány podle jejich složení a lze je rozdělit na:

Laminát s mědí plátovaným hliníkem
Laminát s mědí plátovaným železem
Laminát potažený mědí na bázi mědi
Ocelová základna mědí plátovaný laminát

Lamináty plátované mědí na bázi kovu jsou klasifikovány podle jejich charakteristik a lze je rozdělit na:

Obecná kovová základna mědí plátovaný laminát
Laminát s mědí plátovaným kovovým základem zpomalující hoření
Vysoce tepelně odolný laminát s mědí plátovaným kovovým základem
Laminát s mědí plátovaným kovovým základem s vysokou tepelnou vodivostí
Laminát na kovové bázi s ultravysokou tepelnou vodivostí potažený mědí
Vysokofrekvenční laminát s kovovou základnou potažený mědí a mikrovlnného typu
Vícevrstvý laminát na kovové základně plátovaný mědí

Vlastnosti PCB s kovovým jádrem:

A). Vlastnosti hliníku: tepelná vodivost 237 W/(m·K), mírná cena, přijatelné a široce používané.
b). Vlastnosti mědi: tepelná vodivost je 384 W/(m·K), cena je příliš vysoká a používá se pro výrobky s vysokou přidanou hodnotou.
C). Charakteristika stříbra: tepelná vodivost 429 W/(m·K),
d). Charakteristika železa: tepelná vodivost 80W/(m·K),
E). Charakteristika oceli: tepelná vodivost 40W/(m·K),



Kovová deska plošných spojů se skládá z vrstvy měděné fólie, dielektrické vrstvy a kovové vrstvy.
· Obvodová měděná vrstva: Použitá měděná vrstva je silnější než normální CCL (1oz-10oz). Silnější měděné vrstvy znamenají větší proudovou zatížitelnost.
· Dielektrická vrstva: Dielektrická vrstva je tepelně vodivá vrstva o tloušťce asi 50μm až 200μm. Má nízký tepelný odpor, přenos tepla a izolaci.
· Kovová vrstva: Třetí vrstva je kovová vrstva sestávající z hliníku nebo mědi, která má vysokou tepelnou vodivost.

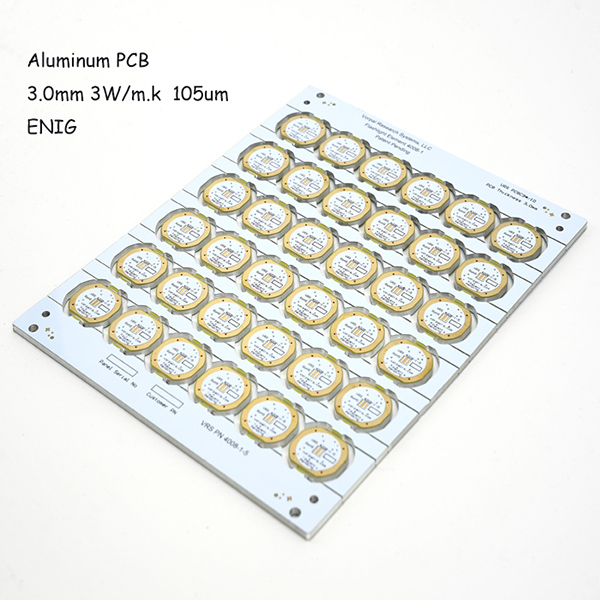

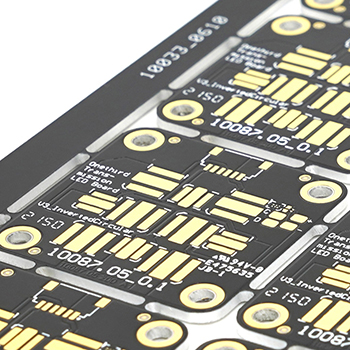

1vrstvá hliníková deska s plošnými spoji

Představení produktu 1vrstvého hliníkového substrátu:



Jednovrstvá hliníková deska PCB je hliníková deska PCB; 1vrstvá hliníková PCB je rozdělena do tří vrstev: hliník, izolační vrstva a měď. Hliník je pro odvod tepla, izolační vrstva pro přenos tepla a izolaci a měď pro elektrickou vodivost. Jednovrstvá hliníková PCB má obecně tištěné obvody na jedné straně a hladké bezdrátové obvody na druhé straně. Nejběžnější hliníkové PCB na trhu jsou 1-vrstvé hliníkové PCB. Horní strana je obvod a spodní strana je spojena s pláštěm nebo tepelným lepidlem pro odvod tepla. Jednovrstvá hliníková deska plošných spojů nahrazuje předchozí desku ze skleněných vláken FR4 a PCB, která je pevná a vysoce profilovaná, má dobrý odvod tepla, není snadné ji zlomit a má dobrou flexibilitu struktury produktu. Jiubao Technology je výrobce s procesem výroby PCB s kovovým jádrem, kompletní sadou špičkových přesných výrobních dílen 7S od podávání materiálu po balení hotových výrobků, zaměstnává vysoce kvalitní elitní týmový management a má silný profesionální tým zabývající se obvodovými deskami. výroba , Existuje mnoho vynikajících inženýrů a profesionálních manažerů. Je to profesionální výrobce hliníkových PCB s velkým rozsahem, kompletním vybavením, přísným řízením a vynikající kvalitou.
Jednovrstvá hliníková PCB je laminát na bázi hliníku plátovaný mědí (laminát plátovaný mědí je substrátem PCB). Hliníkové PCB jsou ve skutečnosti velmi podobné PCB FR4

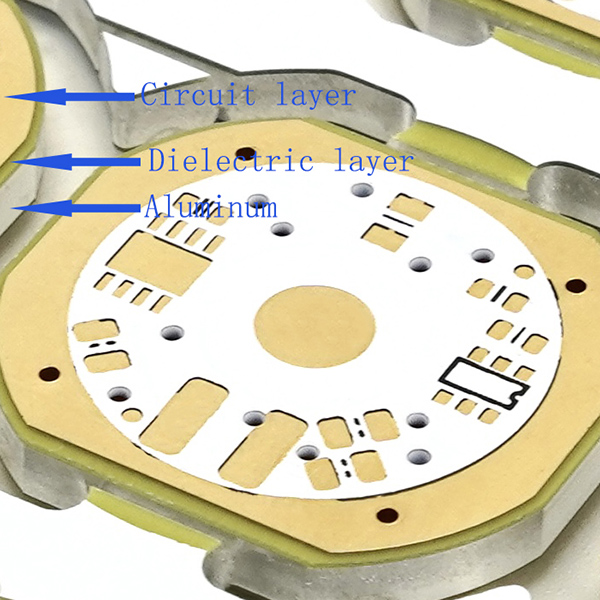

Struktura produktu jednovrstvého hliníkového PCB je znázorněna na obrázku:



Podklad Hliník
Tloušťka desky (mm) 0,8~3,0 mm
Maximální velikost (mm) 1000 x 1500 mm
Tepelná vodivost (dielektrická vrstva) 0,8/1,5/ 2/3/5/8/12 W/m.K.
Tloušťka mědi (um) 35;70;105;140-350um
Barva pájecí masky Bílá;černá;matná černá;červená;zelená;modrá;matná zelená
Barva postavy Bílá/Černá/Oranžová/Červená/Modrá
Metoda tváření CNC gongová deska; CNC V řezání; tvarování forem; řezání a frézování laserem
Kontrolní zkouška AOI; vysokorychlostní létající sonda; E-test; Zkouška napětí
Proces povrchové úpravy HASL ;VEDENÍ ZDARMA DNIG OSP
Čas doručení 2~3 dny

Odvod tepla: Výkon hliníkové desky plošných spojů v oblasti rozptylu tepla je ve srovnání s běžnou PCB FR4 docela dobrý. Například 1,5 mm silná FR4 PCB má tepelný odpor 20-22 stupňů na watt, zatímco 1,5 mm silná hliníková PCB má tepelný odpor 1-2 stupně na watt.

1-vrstvý hliníkový PCB produkt pro výrobu a výrobní proces výrobní pokyny:

Tepelná roztažnost: Každá látka má svůj vlastní koeficient tepelné roztažnosti. Hliník (22 ppm/C) a měď (18 ppm/C) mají velmi blízko CTE. Vzhledem k tomu, že hliníková deska plošných spojů funguje dobře, pokud jde o odvod tepla, nedojde k žádným vážným problémům s roztahováním nebo smršťováním. Hliníkové desky plošných spojů fungují skvěle, jsou odolné a spolehlivé.
Rozměrová stabilita: Hliníkové desky plošných spojů vykazují rozměrovou stabilitu a stabilní rozměry. Například, když jsou zahřáté na 30-140 stupňů, jejich rozměry se změní pouze o 2,5% -3,0%.
· Ostatní: Hliníkové desky plošných spojů lze použít v technologii povrchové montáže pro výkonová zařízení. Hliníková deska plošných spojů může být efektivně použita při návrhu obvodů díky svému výkonu z hlediska tepelné roztažnosti návrhu obvodu. Hliníkové PCB pomáhají prodloužit životnost produktu a hustotu výkonu produktu. Velmi spolehlivé jsou také hliníkové desky plošných spojů. Hliníkové PCB mohou pomoci zmenšit celkovou velikost produktu a jsou také levnější variantou. Hliníkové desky plošných spojů vykazují elektromagnetické stínění a vysokou dielektrickou pevnost.

1vrstvá hliníková deska s plošnými spoji Oblast použití:

Hliníkový substrát PCB má vynikající zpomalení hoření, vysokou mechanickou pevnost, rozměrovou stabilitu atd., zvláště dobrý odvod tepla, elektromagnetické stínění a vlastnosti plovoucího cínu. Široce používané v motocyklech; zapalovače mobilních telefonů; vysoce výkonné LED diody; Řečníci; napájecí moduly; akustické stínící systémy atd.
Projekční lampa; Pouliční lampa; Lampa pro růst rostlin; LED lampa hliníkový substrát; Projekční zařízení; Chladič; Substrát solárních článků;1vrstvý hliníkový substrát používaný pro 90 % podvodních světel, vhodný pro 90 % lamp.
Hliníková deska plošných spojů je ideálním řešením pro produkty s vysokou hustotou a vysokým výkonem, jako jsou aplikace LED, napájecí zařízení, počítače atd.
Pokud máte tepelné problémy v návrhu desky plošných spojů, měl by být hliník vaší první věcí. JBPCB poskytuje všechny druhy hliníkových substrátů, včetně jednostranných hliníkových substrátů, vícevrstvých hliníkových substrátů, hybridních hliníkových substrátů, flexibilních hliníkových substrátů, hliníkových substrátů s průchozími otvory atd. Další kategorie, jako jsou hliníkové substráty pro všeobecné použití, vysoce tepelné K dispozici jsou také vodivé hliníkové substráty a vysokofrekvenční hliníkové PCB. Pokud potřebujete další podrobnosti o našich hliníkových PCB, neváhejte nás kontaktovat.

FAQ

Q1: Jaké je minimální množství objednávky pro MCPCB?
A1: Naše MOQ MCPCB se liší podle různých položek, podporuje objednávku od 1 ks.
Q2: Jaké dokumenty bychom měli poskytnout?
A2: PCB: Soubory Gerber jsou lepší (Protel, power PCB, soubory PADs), PCBA: Soubory Gerber a seznam kusovníků.
Q3: Jaké informace musím poskytnout kromě dokumentů?
A3: Nabídka vyžaduje následující specifikace:
a) Substrát:
b) Tloušťka desky:
c) Tloušťka mědi:
d) Tepelná vodivost:
e) Povrchová úprava:
f) Barva pájecí masky a sítotisku
g) Množství
Q4: Mohou být desky plošných spojů s kovovým jádrem navrženy s nabitými DIP součástkami skrz kovové otvory?
A4: Ano. Jsme profesionální výrobce desek plošných spojů s kovovým jádrem, máme dlouholeté zkušenosti s výrobou, můžete vidět naše detaily izolačního otvoru hliníkové PCB
Q5: Můžeme vyrobit řemeslo z následujícího obrázku?
A5: Ano, je v pořádku kreslit, co chcete.
Q6: Jaké jsou požadavky na čas a prostředí pro ukládání PCB s kovovým jádrem?
A6: Teplota a vlhkost skladování PCB s kovovým jádrem ovlivní životnost produktu. Pod vakuovým plastovým obalem je teplota 25±2; vlhkost je 55±5% RH a kvalita je zaručena po dobu 6 měsíců. Pokud byl vakuový plastový obal sejmut nebo skladován déle než 6 měsíců, doporučuje se péct při 150°C/1 hodinu před výrobou.
