Oboustranná měděná deska plošných spojů

Jiubao Double Sided Copper Pcb je deska plošných spojů s oboustrannou mědí, včetně obvodů na horní a spodní vrstvě. Je to běžně používaná deska s plošnými spoji. Oboustrannou měděnou desku plošných spojů lze zapojit a připájet na obou stranách, s kovovým měděným jádrem uprostřed a izolační vrstvou mezi obvodem a měděným jádrem.

Odeslat dotaz

Popis výrobku


Oboustranná měděná deska plošných spojů

Jiubao Double Sided Copper Pcb je deska plošných spojů s oboustrannou mědí, včetně obvodů na horní a spodní vrstvě. Je to běžně používaná deska s plošnými spoji. Oboustrannou měděnou desku plošných spojů lze zapojit a připájet na obou stranách, s kovovým měděným jádrem uprostřed a izolační vrstvou mezi obvodem a měděným jádrem. Obě strany lze zapojit, což značně snižuje náročnost kabeláže, proto je hojně využíván. Obě strany oboustranné desky jsou drátěné, ale aby bylo možné použít dráty na obou stranách, musí být mezi oběma stranami řádné obvodové propojení, „most“ mezi obvody se nazývá prokov. Průchody jsou malé otvory na desce plošných spojů, které jsou vyplněny nebo potaženy kovem pro připojení vodičů na obou stranách. Oboustranné obvodové desky navržené s prokovy se nazývají skutečné oboustranné desky s měděným jádrem. Může být také navržen tak, že oboustranný obvod nemusí být zapojován, to znamená, že je stejný jako běžná jednostranná deska, ale může dosáhnout stejného instalačního efektu jako oboustranná deska. Říkáme tomu nepravá oboustranná měděná DPS. Vzhledem k tomu, že oboustranná deska má dvojnásobnou plochu než jednostranná deska, oboustranná deska řeší problém odstupňovaného zapojení v jednostranné desce a lze ji připojit na druhou stranu otvory, takže je více vhodné pro obvody, které jsou složitější než jednostranná deska.
To, co nyní představujeme, je oboustranná měděná PCB také nazývaná oboustranná termoelektrická separační měděná deska PCB a 2vrstvá měděná deska PCB.

Oboustranná měděná PCB

Představení produktu oboustranné měděné desky s plošnými spoji:

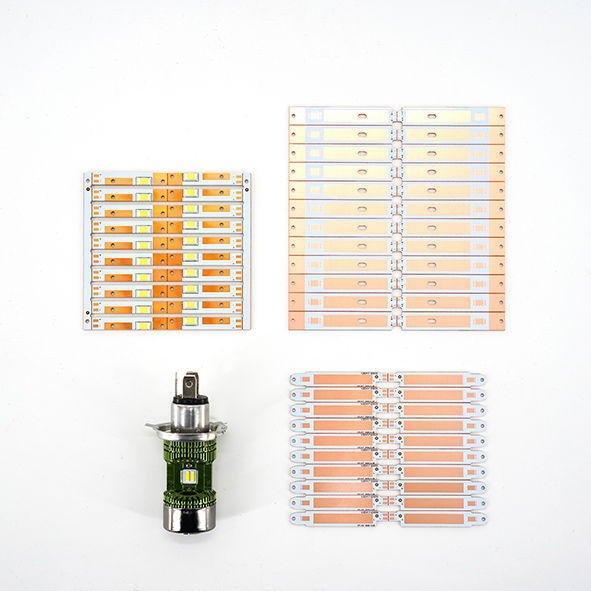

Oboustranná měděná PCB (oboustranná termoelektrická separační měděná deska PCB) se obecně používá pro automobilové dálkové a tlumené integrované světelné desky nebo produkty s požadavky na odvod tepla. Vysoký odvod tepla je dosahován velkými výstupky na horní a spodní straně a vnější hliníkové díly odvádějící teplo jsou připojeny k oboustranným výstupkům pro odvod tepla; současně jsou horní a spodní proudy oboustranné měděné desky plošných spojů propojeny přes prokovy a k ovládání horních a spodních světel jsou potřeba pouze jednostranné svařovací elektrody. Korálky jsou světlé, nástavec realizuje odvod tepla a obvod realizuje vedení. Jedná se o oboustrannou termoelektrickou separaci. Výrobek má výhody velkého rozptylu tepla, nízké spotřeby energie, stabilního výkonu a snadné instalace.

Schematický diagram oboustranné měděné desky s plošnými spoji:

Oboustranná termoelektrická separační PCB, teplo je tepelně vodivá podložka (PAD) na LED měděném podkladu PCB a elektřina se vztahuje k elektrodám na LED měděném podkladu a obě jsou odděleny izolačními materiály. Funkcí tepelné podložky (PAD) je vést teplo a funkcí elektrody je vést elektřinu. Tato oboustranná struktura může realizovat design rozptylu tepla LED a zajistit stabilitu produktu. Struktura oboustranné termoelektrické separační desky plošných spojů je znázorněna na obrázku:

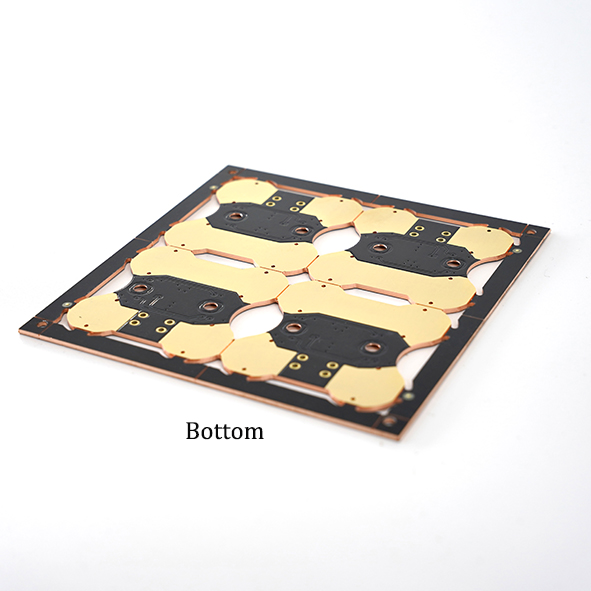

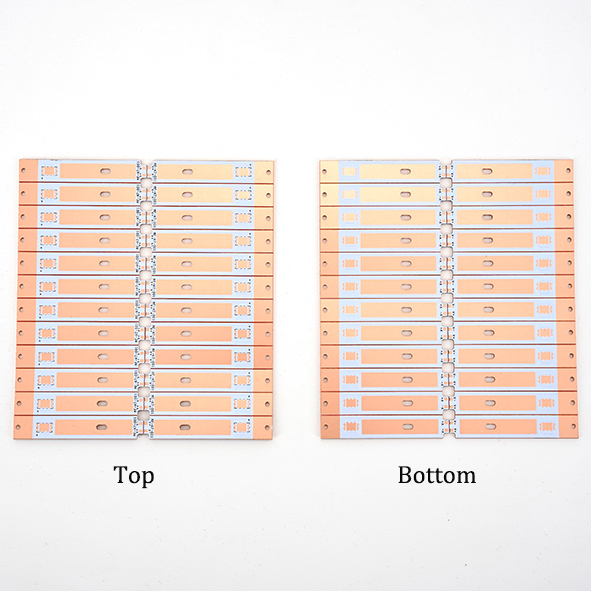

Schematický diagram přední a zadní strany oboustranných měděných PCB produktů:



Oboustranná měděná deska s plošnými spoji Typ produktu:

Skutečná oboustranná měděná deska plošných spojů (přes přes) Falešná oboustranná měděná deska plošných spojů (bez přes) 2vrstvá měděná deska plošných spojů 4vrstvá měděná deska plošných spojů

Výrobní pokyny pro oboustranné měděné PCB produkty a výrobní proces:

Základní materiál měď (C1100)
Tloušťka (mm) 0,8-5,0 mm
Vrstvy 1, 2, 3, 4 vrstvy
Tloušťka měděné fólie (um) 35/70/105/140um
Barva pájecí masky bílá/černá/matná černá/červená/zelená/modrá/matně zelená
Barva postavy bílá/černá/oranžová/červená/modrá
Metoda tváření CNC gongová deska, CNC V řezání, tváření forem, řezání a frézování laserem
Kontrolní zkouška AOI; vysokorychlostní létající sonda; E-test; Zkouška napětí
Proces povrchové úpravy HASL FREE LEAD DNIG OSP
Čas doručení 6~8 dní.

Příležitosti aplikace oboustranných měděných PCB produktů:

Baterky, průmyslové hornické lampy, automobilové LED světlomety, UV lampy, jevištní projekční lampy, 5G komunikace, nástěnné ostřikovače, LED pouliční lampy, mechanická zařízení a různé přesné a vysoce náročné chladicí osvětlovací nástroje

Oboustranné měděné PCB výhody produktu:

Dlouhá životnost, efektivní odvod tepla, stabilní aplikace

FAQ

Q1. Jste výrobce PCB? Máte továrnu?
Odpověď: Jsme profesionální výrobce desek plošných spojů již více než 12 let, máme továrny, stroje, můžete vidět naše tovární obrázky.
Q2. Mohu získat vzorky PCB zdarma? Je doprava zdarma?
Odpověď: Ano, po rozhovoru a potvrzení všech podrobností vám můžeme poskytnout bezplatné vzorky PCB. Ale nenabízíme dopravu zdarma, dáme vám nějakou slevu, pokud si koupíte hodně produktů.
Q3. Děláte OEM?
Odpověď: Ano. Jsme výrobce desek plošných spojů, máme továrny a specializovaná automatizační zařízení pro celý proces PCB a PCBA a umíme přesně detekovat a dodávat produkty. Poskytujeme službu nákupu na jednom místě pro PCB a PCBA.
Q4. Dokážete vyrobit desky plošných spojů s tepelnými podložkami v přímém kontaktu se substrátem a elektrodami na jiné vrstvě?
Odpověď: Ano, můžeme vyrábět desky plošných spojů s tepelnými podložkami v přímém kontaktu se substrátem. Říkáme tomu termoelektricky oddělené měděné substráty. Informace o společnosti Gerber můžete zaslat na náš e-mail pcb@jbmcpcb.com pro potvrzení.
Q5. Může mít PCB s měděným jádrem měděné otvory pro výrobu?
Odpověď: Ano, na obou stranách PCB s měděným jádrem jsou měděné otvory pro připojení obvodu, nazýváme to skutečný oboustranný měděný substrát PCB, máme dlouholeté výrobní zkušenosti s PCB s kovovým jádrem.
