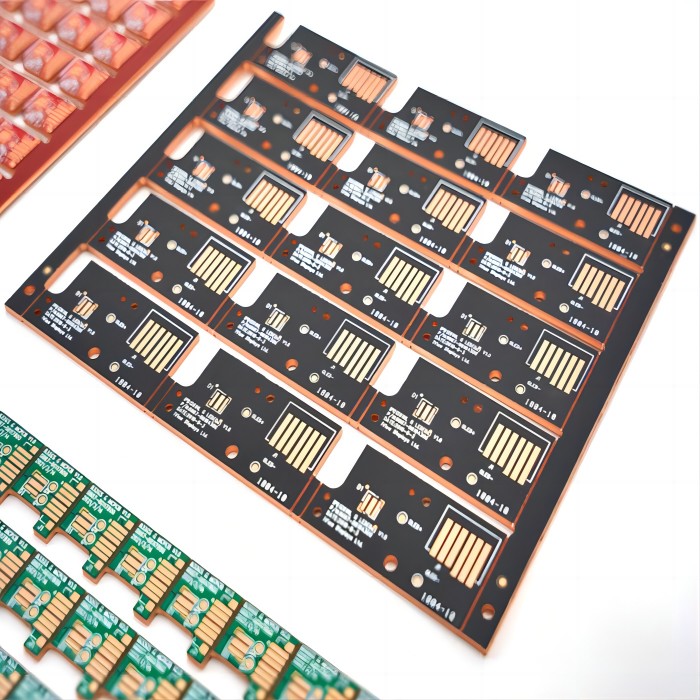

  • Měděný substrát PCB - 0 Měděný substrát PCB - 0

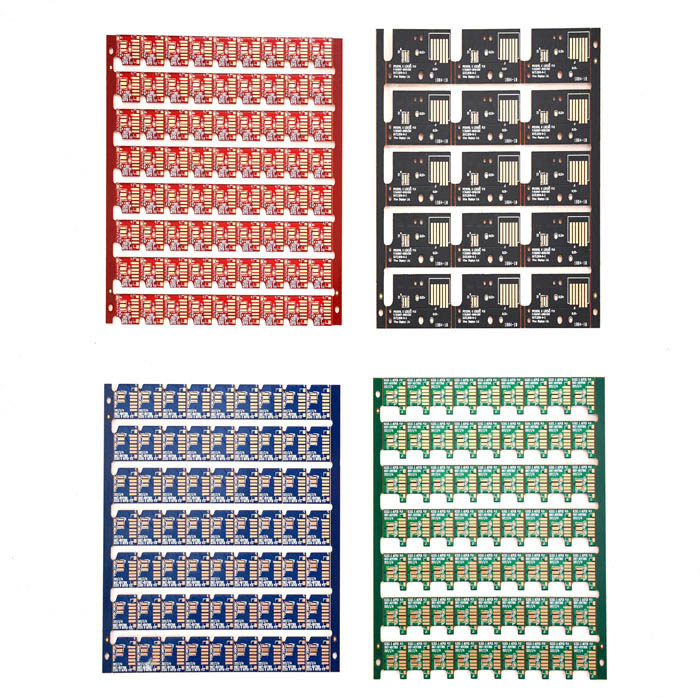

  • Měděný substrát PCB - 1 Měděný substrát PCB - 1

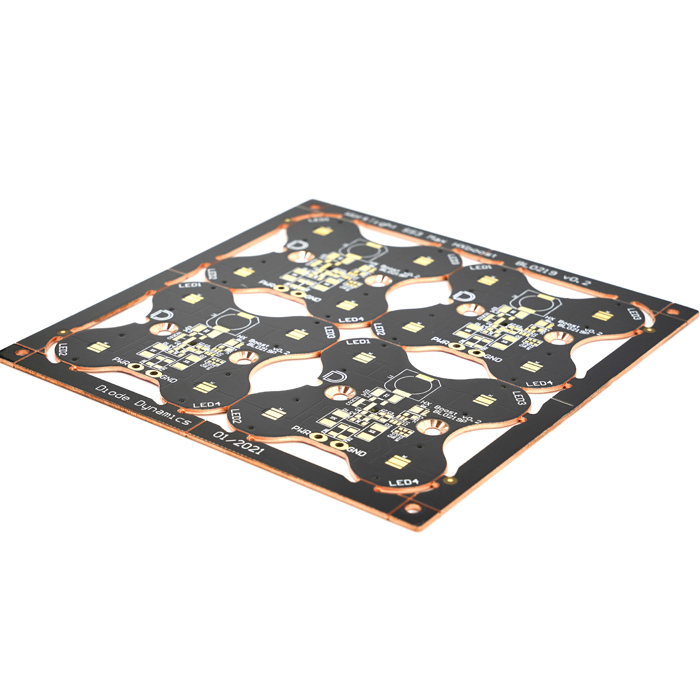

  • Měděný substrát PCB - 2 Měděný substrát PCB - 2

Měděný substrát PCB

Jako profesionální výrobce bychom vám rádi poskytli Jiubao Copper Substrate PCb. Svítilna, průmyslová hornická lampa, automobilová LED lampa, UV lampa, jevištní projekční lampa, 5G komunikace, nástěnná pračka, LED pouliční lampa, mechanická zařízení a různá přesná a vysoce náročná chladicí osvětlovací zařízení

Odeslat dotaz

Popis výrobku


Měděný substrát PCB

Měděný substrát PCB

Představení produktu PCB s měděným substrátem:
Jak název napovídá, deska s tištěnými spoji s měděným jádrem se skládá z kovu s měděným jádrem, tepelně izolační vrstvy a kovové měděné fólie za účelem vytvoření desky s tištěnými spoji, tj. desky s měděnými obvody nebo měděného substrátu PCB. Deska plošných spojů s měděným substrátem má speciální tepelnou vodivost a vynikající odvod tepla. Podle struktury laminovaného měděného jádra poskytuje jbpcb měděný substrát PCB pro jednostranný MCPCB a měděný substrát PCB pro dvouvrstvý MCPCB. Pro měděnou substrátovou desku plošných spojů dvouvrstvého MCPCB je tato rozdělena na měděné kovové jádro uprostřed vrstvy obvodu a měděné kovové jádro ve spodní části vrstvy obvodu.

JBpcb nyní zavádí jednostranný měděný substrát pcb, jednostranný měděný substrát pcb je rozdělen do tří vrstev (měděná fólie, izolační vrstva a měď C1100), měď C1100 má vliv na odvod tepla, izolační vrstva má účinek přenosu tepla a izolace, měděná fólie Má vodivý účinek! Po naleptání měděné fólie fotorezistem zbývají různé čáry, kterým říkáme čáry. Funkce těchto vedení jsou ekvivalentní zapojení schématu zapojení, vedení, korálků LED lampy, IC driverů atd. Pájecí nožky součástek jsou spojeny dohromady a dvě měděné fólie připájené ke součástkám se nazývají podložky ( PODLOŽKA). Tepelně izolační vrstva je základní technologií jednostranného měděného substrátu PCB. Komponenty tepelně izolační vrstvy se skládají hlavně z oxidu hlinitého a silikonového prášku a polymeru plněného epoxidovou pryskyřicí, s nízkou tepelnou odolností a vynikajícím viskoelastickým výkonem. Mezi tepelně izolační lepidla pro jednostranné desky s měděným substrátem patří hlavně Juding, Boyu.... Jednostranná deska s měděným substrátem je obecně relativně jednoduchá, jedna strana je obvod a druhá strana je hladká měď bez obvodu.

Jednostranný měděný substrát PCB je jedním z nejdražších kovových substrátů. Mnoho polí musí používat jednostrannou měděnou desku plošných spojů. Jednostranná deska s měděným substrátem má dobrý odvod tepla, rychlý odvod tepla, trvanlivost, není snadné ji zlomit, dobrá flexibilita, jednoduchá Tepelná vodivost desky plošných spojů s měděnou stranou je lepší než u jednostranné hliníkové desky plošných spojů a jednostranné jednostranné železné DPS, takže cena jednostranné měděné DPS je také nejdražší mezi kovovými obvodovými deskami. Mezi produkty jednostranného měděného substrátu patří především desky předních světlometů automobilů, UV lampy, desky na baterky, osvětlovací světla, světelné desky pro motocykly, světelné desky reklamních obrazovek, jevištní světelné desky a tak dále.

Typy plošných spojů s jednostranným měděným substrátem jsou: obyčejný jednostranný měděný substrát pcb, jednostranný termoelektrický separační měděný substrát pcb, měděný substrát s jednostranným izolačním otvorem a měděný substrát s jednostranným galvanickým pokovováním.

Schematický diagram struktury produktu PCB s měděným substrátem:



Schematický diagram přední a zadní strany produktů PCB s měděným substrátem:



Výroba produktu PCB z měděného substrátu a výrobní proces Pokyny pro výrobu:

Základní materiál měď (C1100)
Tloušťka (mm) 0,4-5,0 mm
Tepelná vodivost (dielektrická vrstva) 2/3 /4 W/m.K.W
Počet vrstev 1L
Tloušťka měděné fólie (um) 35/70/105/140um
Barva pájecí masky bílá/černá/matná černá/červená/zelená/modrá/matně zelená
Barva postavy Bílá/Černá/Oranžová/Červená/Modrá
Metoda tváření CNC gongová deska, CNC V řezání, tváření forem, řezání a frézování laserem
Kontrolní zkouška AOI; vysokorychlostní létající sonda; E-test; Zkouška napětí
Proces povrchové úpravy HASL FREE LEAD DNIG OSP
Čas doručení 5~6 dní

Příležitosti aplikace produktů PCB s měděným substrátem:

Svítilna, průmyslová hornická lampa, automobilová LED lampa, UV lampa, jevištní projekční lampa, 5G komunikace, nástěnná pračka, LED pouliční lampa, mechanická zařízení a různá přesná a vysoce náročná chladicí osvětlovací zařízení

Výhody produktu PCB s měděným substrátem:

Dlouhá životnost, efektivní odvod tepla, stabilní aplikace

FAQ

Q1. Jste výrobce PCB? Máte továrnu?
Odpověď: Jsme profesionální výrobce desek plošných spojů již více než 12 let, máme továrny, stroje, můžete vidět naše tovární obrázky.
Q2. Mohu získat vzorky PCB zdarma? Je doprava zdarma?
Odpověď: Ano, po rozhovoru a potvrzení všech podrobností vám můžeme poskytnout bezplatné vzorky PCB. Ale nenabízíme dopravu zdarma, dáme vám nějakou slevu, pokud si koupíte hodně produktů.
Q3. Děláte OEM?
Odpověď: Ano. Jsme výrobce desek plošných spojů, máme továrny a specializovaná automatizační zařízení pro celý proces PCB a PCBA a umíme přesně detekovat a dodávat produkty. Poskytujeme službu nákupu na jednom místě pro PCB a PCBA.
Q4. Dokážete vyrobit desky plošných spojů s tepelnými podložkami v přímém kontaktu se substrátem a elektrodami na jiné vrstvě?
Odpověď: Ano, můžeme vyrábět desky plošných spojů s tepelnými podložkami v přímém kontaktu se substrátem, které nazýváme termoelektricky oddělené měděné substráty, které mohou produkovat, informace Gerber na náš e-mail pcb@jbmcpcb.com pro potvrzení.
