Zabudovaná PCB přípojnice

Můžete si být jisti, že si jiubao Embedded Busbar PCB zakoupíte z naší továrny. Přípojnice jsou vysokoproudé desky s plošnými spoji a také integrace přípojnic a elektronických systémů, technologie, která kombinuje vysokoproudé a mikroelektronické řízení v jediném systému pro hnací ústrojí a energetické aplikace. Této kombinace je dosaženo přidáním přípojnic a dalších volně ložených měděných vodičů na desku s plošnými spoji (PCB), aby se dosáhlo vysoké proudové schopnosti a odvodu tepla komponentů rozptylujících energii.

Odeslat dotaz

Popis výrobku

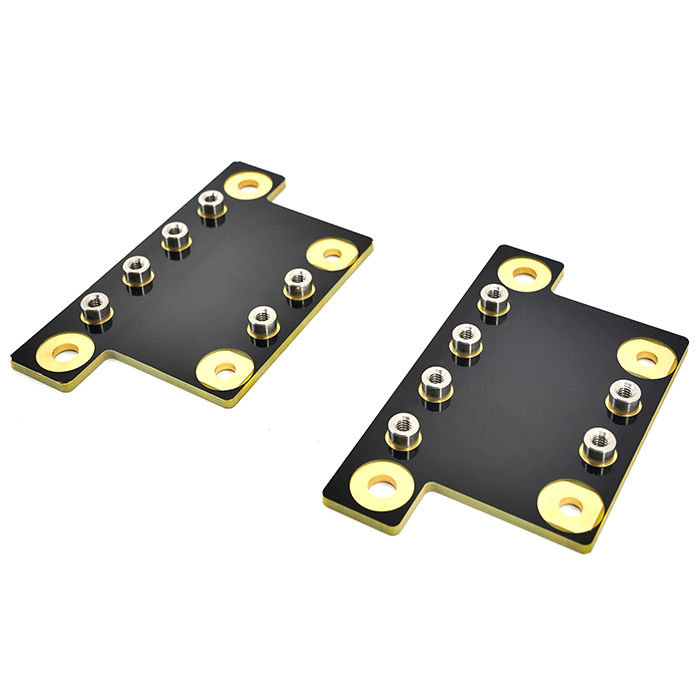

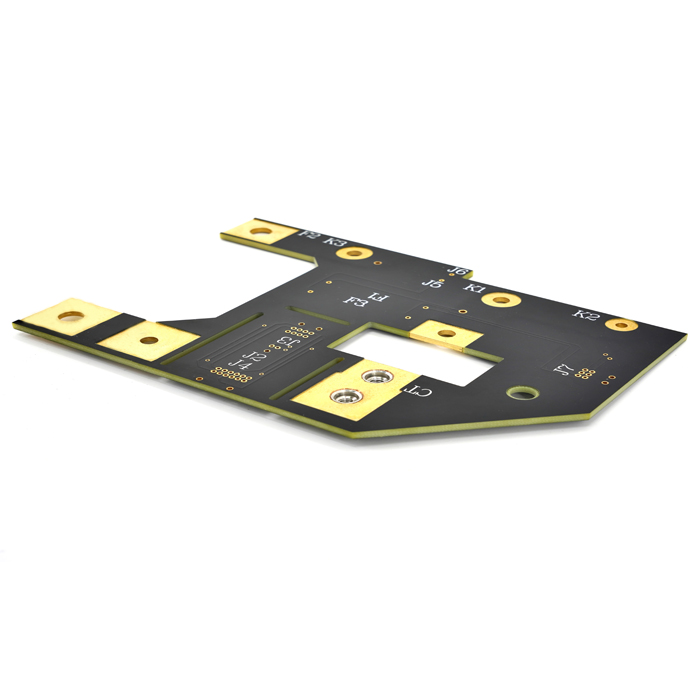

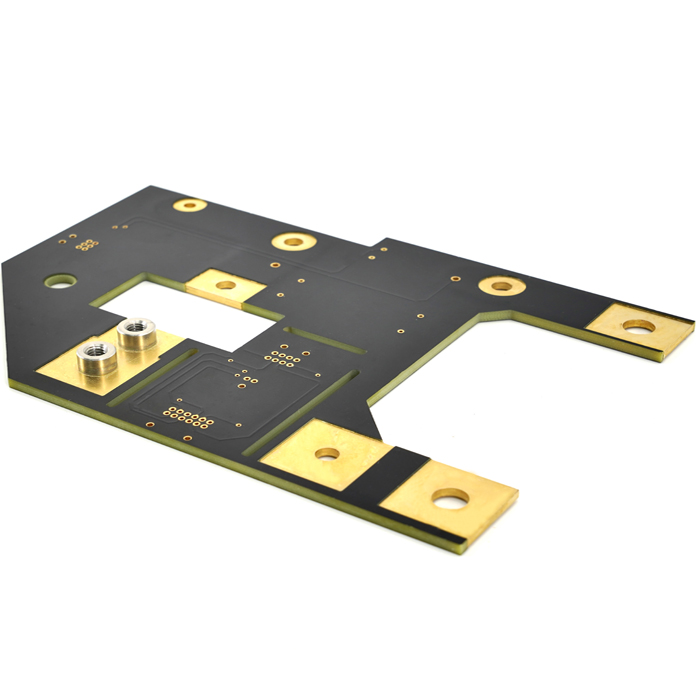

Zabudovaná PCB přípojnice

Co je to PCB přípojnice?

Můžete si být jisti, že si jiubao Embedded Busbar PCB zakoupíte z naší továrny. Přípojnice jsou vysokoproudé desky s plošnými spoji a také integrace přípojnic a elektronických systémů, technologie, která kombinuje vysokoproudé a mikroelektronické řízení v jediném systému pro hnací ústrojí a energetické aplikace. Této kombinace je dosaženo přidáním přípojnic a dalších volně ložených měděných vodičů na desku s plošnými spoji (PCB), aby se dosáhlo vysoké proudové schopnosti a odvodu tepla komponentů rozptylujících energii.

Zabudovaná PCB přípojnice

Představení vestavěné PCB přípojnice:

Vestavěné přípojnicové desky plošných spojů jsou široce používány, splňují požadavky na odvod tepla stále více vysokopevnostních součástek a vysoce výkonných součástí a také splňují požadavky na odvod tepla mědi s vysokou tepelnou vodivostí. Deska plošných spojů s plošnými spoji vestavěné přípojnice znamená vložení měděného jádra do předem vyfrézovaného slotu během lisování. Laminované prepregy se používají k připojení měděného jádra k desce plošných spojů. Zapuštěné měděné jádro je v přímém kontaktu s vnitřní epoxidovou deskou FR4 a při použití PCB se teplo rychle přenáší do měděného bloku. Teplo je pak odváděno ze vzduchu přes měděné jádro. Účinek rozptylu tepla je lepší než u PCB s měděným jádrem v zemi, proces je jednoduchý, náklady jsou nízké a vyhlídky na použití jsou široké. Zabudování měděného jádra do desky plošných spojů je klíčovým procesem, který je třeba sladit s technickými obtížemi, jako je tvarový design měděného jádra, velikost a hladkost měděného jádra a frézovací drážka desky plošných spojů, jinak budou problémy se spolehlivostí snadno dojít. JBPCB má dlouholeté zkušenosti s výrobou vestavěných přípojnicových desek plošných spojů, poskytuje technickou podporu a dodávky pro mnoho známých odvětví nových energetických vozidel.

S vývojem nových energetických vozidel existuje stále více inovací v nových bateriích energetických vozidel. Nová energetická automobilová baterie je nový typ automobilové baterie, který využívá nové energetické technologie ke snížení znečištění emisemi „skleníkových plynů“. Pro nabíjení je třeba baterii připojit k nabíjecímu sloupku a rychlonabíjecí měděná sběrnicová deska má velkou proudovou kapacitu a je vodičem s extrémně nízkým odporem. Hlavní funkcí přípojnice je vést vysoký proud. PCB přípojnic vyžaduje vysokoproudovou distribuční jednotku (také známou jako elektrická přípojnice z měděné přípojnice), která je široce používána v novém energetickém průmyslu, včetně ovladačů motorů elektrických vozidel, vysokonapěťových rozvodných skříní, frekvenčních měničů a fotovoltaických invertorů. . Produkty přípojnicových desek plošných spojů vysokonapěťových konverzních zařízení pro zařízení, jako jsou invertory, měniče větrné energie, železniční doprava, trakční zařízení motorových vozidel, komunikační a datová zařízení. Produkt realizuje jednoduché a tradiční vysokonapěťové a silnoproudé rozvody a lze jej nasadit do tradičních komplexních nízkonapěťových řídicích obvodů. Typické aplikace v automobilovém průmyslu nebo avionice jsou zvládání proudů kolem 1000 ampérů.

Diagram struktury produktu vestavěné přípojnice PCBï¼



Schéma produktu vestavěné přípojnice PCB ¼






Popis výrobních a výrobních procesů vestavěných přípojnicových PCB:

Materiál Měděná + FR4 epoxidová deska (TG170â)
Tloušťka (mm) 2,0-6,0 mm
Tloušťka měděné fólie (um) 35/70/105/140um
Barva pájecí masky bílý; Černá; Matně černá; Červené; zelená; modrý; matná zelená
barva postavy bílý; Černá; oranžový; Červené; modrý
Metoda tváření CNC gong deska; řezání a frézování laserem
Proces povrchové úpravy Imerzní zlato (tloušťka zlata 0,5Uâ~3,0Uâ); chemické nikl-palladium zlato
datum doručení 10~15 dní

Aplikace produktů vestavěné přípojnice PCB:

Používá se v nových rozvodných deskách energetických vozidel, obvodových deskách, bateriových sadách, napájecích jednotkách, elektrických ovládacích skříních bateriových sad, železniční dopravě, fotovoltaických invertorech, větrné energii, komunikacích a datech, výkonové elektronice, vysokonapěťových rozvodných skříních, frekvenčních měničích a trakční zařízení motorových vozidel, komunikační a datová zařízení, vysokonapěťová atd., vysokonapěťová konverzní zařízení, poskytují také konstrukční tuhost desce plošných spojů.

Výhody produktu vestavěné přípojnice PCB:

Hlavním účelem sběrnice je vést velké proudy, přesahující proudové stopy, které může poskytnout standardní obvodová deska. Výrobek má nezávislou distribuci velkého proudu, přenášející vysoké napětí, stabilní velký proud, silnou izolaci, vysokou účinnost, dlouhou životnost, účinný odvod tepla, stabilní a bezpečný.

FAQ

Q1: Máte certifikát automobilového průmyslu?
A1: Ano, máme certifikaci IATF 16949 pro automobilový průmysl, abychom pomohli realizovat desky plošných spojů pro aplikace s vysokým výkonem, můžeme také poskytnout certifikaci UL.
Q2: Jaké dokumenty bychom měli poskytnout pro měděné jádro zabudované do PCB a struktura laminátu se liší?
Odpověď 2: Navržené výkresy budou při otevření nebo interpretaci jiným softwarem zdeformované. Gerber soubory jsou nejlepší (Protel, power pcb, PADs) softwarové výkresy a textové popisy.
Q3: Jak by měla být vyjádřena laminovaná struktura?
A3: Za prvé, soubory Gerber mají každou vrstvu a každá vrstva v jiném PDF může být označena různými barvami + textovým popisem.
Q4: Jaké jsou požadavky na dobu skladování a prostředí integrované přípojnice PCB?
A4: Teplota a vlhkost zabudované přípojnice PCB ovlivní životnost produktu. Pod vakuovým plastovým obalem je teplota 25±2; vlhkost je 55±5% RH a kvalita je zaručena po dobu 6 měsíců. Pokud byl vakuový plastový obal odstraněn, bude zapuštěná přípojnicová svařovací pozice DNIG vystavena vzduchu po dlouhou dobu a dojde k oxidaci, která ovlivní svařovací komponenty.
