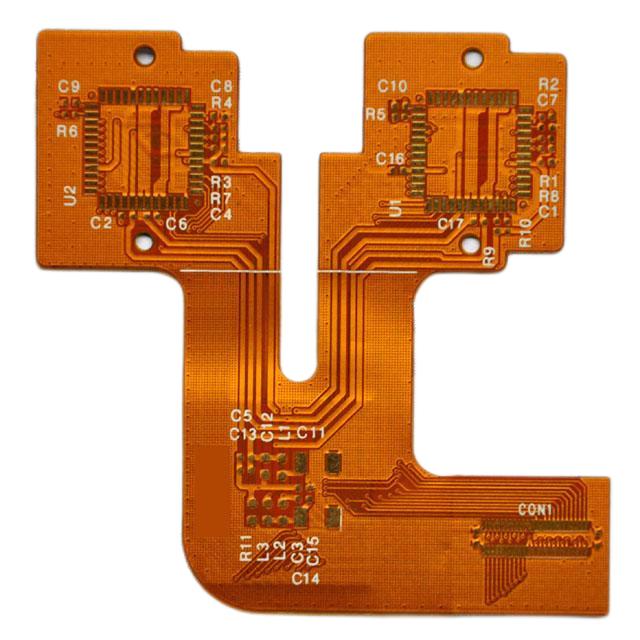

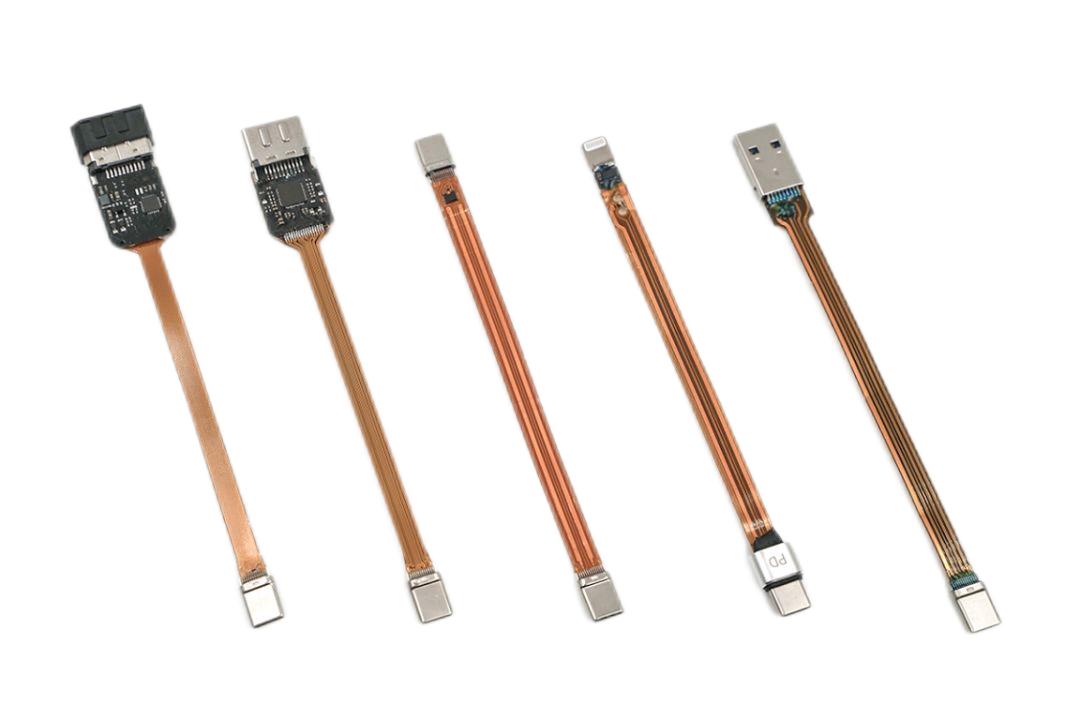

FPC flexibilní PCB

Flexibilní PCB FPC má širokou škálu aplikací, včetně spotřební elektroniky, automobilové elektroniky, lékařského vybavení, letectví a dalších oborů, JBpcb je vysoce kvalitní dodavatel flexibilních PCB FPC vyrobených v Číně, pokud si chcete přizpůsobit flexibilní PCB FPC, prosím kontaktujte nás a získejte naši tovární nabídku.

Odeslat dotaz

Popis výrobku

1. Definice FPC flexibilní DPS

FPC flexibilní PCB je obvodová deska vyrobená z flexibilních substrátů, které jsou vysoce ohebné a skládací. FPC flexibilní PCB se obvykle skládá z vícevrstvých filmových substrátů a vodivých vrstev. Jeho hlavní vlastností je ohybatelnost a skládací deska plošných spojů, takže je vhodný pro elektronická zařízení, která je potřeba ohnout nebo složit. Flexibilní PCB FPC má mnoho výhod, jako je malá velikost, nízká hmotnost, vysoká spolehlivost atd., takže byla široce používána v mnoha oblastech, jako jsou mobilní telefony, digitální fotoaparáty, tabletové počítače, automobilová elektronika, lékařské vybavení atd. V krátká, FPC flexibilní PCB je velmi důležitá elektronická součástka. Díky svému vzhledu je návrh elektronického zařízení flexibilnější a rozmanitější a také poskytuje více možností pro výrobu elektronického zařízení.





2. Výrobní proces FPC flexibilní DPS

FPC flexibilní PCB má flexibilitu a spolehlivost. V současné době jsou na trhu 4 typy FPC flexibilních DPS: jednostranné (1 vrstva), oboustranné (2 vrstvy), vícevrstvé a měkké a tvrdé DPS. Výrobní proces flexibilních DPS FPC zahrnuje především následující kroky: za prvé, příprava základního materiálu, obvykle se jako základní materiál používá polyimidová fólie nebo polyesterová fólie, a základní materiál flexibilní DPS se připravuje tiskem, měděným plátováním a dalšími procesy. ; za druhé je to tvorba grafiky. Podle výkresu návrhu desky s plošnými spoji je vzor obvodu vyroben na substrátu technologií fotolitografie nebo laserového řezání; poté galvanické pokovování, vrstva kovu je pokovena na obvodu technologií galvanického pokovování, jako je měď, nikl, zlato atd., aby se zvýšila vodivost a odolnost proti korozi; nakonec, řezání a testování, je hotová flexibilní deska plošných spojů řezána podle požadované velikosti a testována a kontrolována, aby bylo zajištěno, že její kvalita a výkon splňují požadavky. Obecně je proces výroby flexibilních PCB FPC poměrně komplikovaný a vyžaduje spolupráci různých procesů a jemných operací, ale díky flexibilnímu výkonu a miniaturizačním charakteristikám je široce používán v elektronických produktech.


Jak vyrobit FPC flexibilní PCB?

1-vrstvý FPC flexibilní výrobní proces PCB:
Řezání-vrtání-suchá fólie-přichycení-expozice-vyvolávání-leptání-slupování povrchová úprava-krycí fólie-lisování-vytvrzování povrchová úprava-nanášení nikl zlatem-tisk znaků-stříhání-elektrické měření-děrování-konečná kontrola -balení a expedice


2-vrstvý FPC flexibilní výrobní proces PCB:

Řezání -Vrtání-PT H -Elektrické pokovování- Předúprava - Lepení suchého filmu- Expozice parazitům - Vyvolání -Grafické galvanické pokovování-Odstranění filmu- Předúprava - Lepení suchého filmu- Plánování expozice - Vyvolání -Letání-Odstranění membrány-Povrchová úprava-Laminovací film-Laminace- Vytvrzování - niklování - tisk znaků - řezání - elektrický test - ražení - konečná kontrola - balení - doprava.



Schopnost procesu FPC PCB:

Flex materiál

Taihong, Shengyi, Lianmao

PCBMateriál

KB,Shengyi, Lianmao

Tloušťka mědi

12-70jeden

PovrchDokončit










Povrchová úprava Tloušťka





ENIG

v

Au

2-4jeden__

0,025-0,075 jeden_



ENEPIG

v_

Au

PD

2-4jeden__

0,025-0,075 jeden__

0,025-0,075 jeden_



Elektrické zlacení



Ni

AU

2-4jeden

0,05-0,35jeden

RF-PC

Thnemoc

Minimální(mm)



                           4 vrstvy sololitu + 2 vrstvy měkké desky

0.6mm

6vrstvy sololitu + 2 vrstvy měkké desky

0.6mm

RF-PC

Thnemoc

Natotolerance



4 vrstvy sololitu + 2 vrstvy měkké desky

0.1  mm

6vrstvy sololitu + 2 vrstvy měkké desky

0.1  mm



Šířka / Minimum prostoru (mm)



4 vrstvy tvrdé desky + 2 vrstvy měkké deskyŠířka / Minimum prostoru (mm)

1 oz

0,075 mm

1/2oz

0,06 mm

1/3oz

0,05 mm




Šířka / Minimum prostoru (mm)



4 vrstvy tvrdé desky + 2 vrstvy měkké deskyŠířka / Minimum prostoru (mm)

1 oz

0,075 mm

1/2oz

0,06 mm

1/3oz

0,05 mm

6vrstvy tvrdé desky + 2 vrstvy měkké deskyŠířka / Minimum prostoru (mm)

1 oz

0,075 mm

1/2oz

0,06 mm

1/3oz

0,05 mm



Vrtatl         Minimálně(mm)

Vrtat

0.1mm

Lasher

00,075     mm




Shift Totolerance

Krytje

0.1mm

SNÁS

0.15mm

PI

0.1mm

FR-4

0.15mm

EMI FILM

0,1mm

                                                                Krytje (PI &lepidlo)



12.5jeden-50jeden

12.5jeden-75jeden

Přetečení krycí vrstvy množství lepidla

0,02-0,03 mm


3. Vlastnosti FPC flexibilní DPS
FPC flexibilní PCB je flexibilní obvodová deska používaná v elektronických zařízeních, skládající se z flexibilního substrátu a měděné fólie. Ve srovnání s tradiční pevnou PCB má FPC flexibilní PCB následující vlastnosti:
A). Flexibilita: Flexibilní PCB FPC lze ohýbat, skládat a kroutit, aby se přizpůsobily různým složitým trojrozměrným tvarům, což může výrazně snížit objem zařízení a zlepšit spolehlivost zařízení.
b). Tenký a lehký: FPC flexibilní PCB má velmi tenkou tloušťku, která může dosáhnout méně než 0,1 mm, což je velmi vhodné pro použití v tenkých a lehkých zařízeních.
C). Vysoká hustota: Flexibilní PCB FPC může realizovat kabeláž s vysokou hustotou a může realizovat uspořádání vícevrstvých obvodů ve velmi malém prostoru, což zlepšuje výkon a spolehlivost elektronických zařízení.
d). Odolnost vůči vysokým teplotám: Flexibilní PCB FPC vydrží vysoké teploty, může normálně pracovat v prostředí s vysokou teplotou a je vhodný pro některá elektronická zařízení v prostředí s vysokou teplotou.
E). Odolnost proti korozi: Flexibilní PCB FPC má dobrou odolnost proti korozi a lze ji použít v drsném prostředí. Stručně řečeno, flexibilní PCB FPC má mnoho výhod, může splňovat potřeby různých elektronických zařízení a je velmi důležitou elektronickou součástí.

4. Aplikace FPC flexibilní DPS
Flexibilní deska s plošnými spoji FPC (Flexible Printed Circuit Board) je deska s plošnými spoji vyrobená z flexibilních substrátů. Jeho hlavními vlastnostmi jsou dobrá flexibilita a ohybatelnost a je vhodný pro různé složité trojrozměrné uspořádání prostoru. Flexibilní desky plošných spojů FPC mají širokou škálu aplikací, včetně spotřební elektroniky, automobilové elektroniky, lékařského vybavení, letectví a dalších oblastí. V oblasti spotřební elektroniky jsou flexibilní PCB FPC široce používány v elektronických produktech, jako jsou chytré telefony, tablety a notebooky. Ve srovnání s tradičními pevnými deskami plošných spojů mají flexibilní desky plošných spojů FPC lepší spolehlivost a odolnost proti rušení a mohou dosáhnout menších, lehčích a tenčích konstrukcí. V oblasti automobilové elektroniky se flexibilní desky plošných spojů FPC používají hlavně v automobilových přístrojových deskách, audiosystémech automobilů, navigačních systémech a dalších zařízeních. Vzhledem k vysokým požadavkům na spolehlivost a životnost automobilových elektronických zařízení je odolnost FPC flexibilních PCB vůči vysokým teplotám a vibracím široce uznávána. V oblasti lékařského vybavení se flexibilní PCB FPC používá hlavně v lékařských monitorovacích zařízeních, chirurgických nástrojích a dalších zařízeních. Protože FPC flexibilní PCB má dobrou flexibilitu a ohybatelnost, dokáže se lépe přizpůsobit křivce lidského těla, takže se stále více používá v lékařských zařízeních. Stručně řečeno, FPC flexibilní PCB je obvodová deska s širokými vyhlídkami na použití, která má jedinečné výhody a aplikační hodnotu v různých oblastech.
