Rozložení PCB

V celém layoutu DPS je proces návrhu layoutu nejomezenější, dovednosti nejmenší a pracovní zátěž největší. Kvalita výsledků rozmístění DPS bude přímo ovlivňovat efektivitu zapojení, takže lze mít za to, že rozumné rozložení DPS je prvním krokem k úspěšnému návrhu DPS.

Odeslat dotaz

Popis výrobku


Rozložení PCB

Úvod do rozvržení PCB:

V návrhu je rozložení DPS důležitým článkem. Dá se říci, že předchozí přípravné práce jsou pro to hotovy. V celém rozvržení PCB je proces návrhu rozvržení nejvíce omezený, dovednosti jsou nejmenší a pracovní zátěž je největší. Kvalita výsledků rozmístění DPS bude přímo ovlivňovat vliv zapojení, takže lze mít za to, že rozumné rozložení DPS je prvním krokem k úspěšnému návrhu DPS.
Předběžné rozložení je zejména proces přemýšlení o struktuře celé obvodové desky, toku signálu, rozptylu tepla a struktuře. Pokud předběžné rozvržení selže, veškeré následné úsilí bude marné. Rozvržení plošných spojů zahrnuje jednostranné rozložení, oboustranné rozložení a vícevrstvé rozložení. Existují také dvě metody rozvržení: automatické rozvržení a interaktivní rozvržení. Před automatickým rozložením můžete použít interaktivní rozložení k předběžnému rozložení čar s přísnějšími požadavky. Okraje vstupního a výstupního konce by neměly být přilehlé a paralelní, aby se zabránilo interferenci s odrazem. V případě potřeby by měla být přidána izolace zemnícího vodiče. Rozložení dvou sousedních vrstev by mělo být na sebe kolmé a parazitní spojení snadno nastane paralelně.

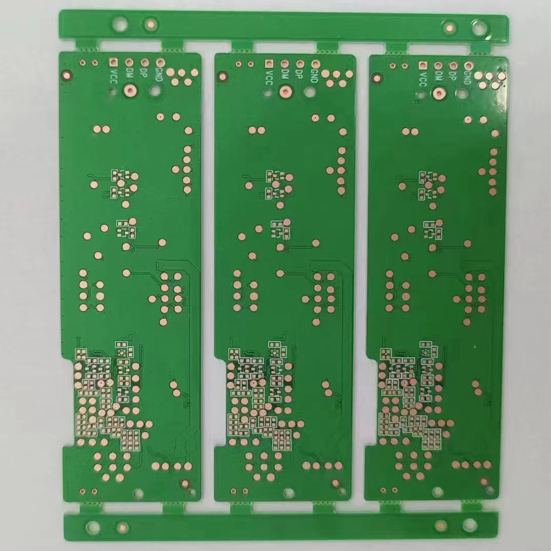

Schematický diagram struktury produktu PCB s měděným substrátem:

Rychlost automatického směrování závisí na dobrém rozvržení a lze přednastavit pravidla směrování, včetně počtu ohybů směrování, počtu průchodů, počtu kroků a podobně. Obecně platí, že nejprve se provede průzkumné osnovní zapojení a krátké vedení se rychle spojí a poté se provede labyrintové zapojení. A zkuste znovu zapojit, abyste zlepšili celkový efekt.

Současný návrh plošných spojů s vysokou hustotou již pociťoval, že průchozí otvor není vhodný, plýtvá spoustou cenných kabelových kanálů, aby se tento rozpor vyřešil, objevila se technologie slepého otvoru a zakopaného otvoru, která nejen doplňuje funkci průchozí otvor. a také šetří mnoho kabelových kanálů, aby byl proces zapojení pohodlnější, plynulejší a kompletnější. Proces návrhu desky PCB je složitý a jednoduchý proces. Teprve když to lidé zažijí na vlastní kůži, mohou to pochopit.

Rozložení DPS zohledňuje

úspěch produktu jako celku. Jedním je dbát na vnitřní kvalitu a druhým zohlednit celkovou estetiku. Pouze když jsou oba perfektní, lze produkt považovat za úspěšný.
Na desce plošných spojů by rozložení součástek mělo být vyvážené, husté a uspořádané a nemělo by být těžké nebo těžké.
Bude plošný spoj zdeformovaný?
Zarezervujete si řemeslo?
Jsou body MARK rezervovány?
Potřebujete puzzle?
Kolik vrstev lze zaručit pro řízení impedance, stínění signálu, integritu signálu, hospodárnost, dosažitelnost?

Rozložení PCB Eliminuje chyby nízké úrovně

Odpovídá velikost tištěné desky velikosti výkresu zpracování? Může splňovat požadavky na výrobní proces PCB? Existují nějaké polohovací značky?
Existují nějaké konflikty mezi komponentami ve dvourozměrných a trojrozměrných prostorech?
Je rozložení komponent husté a uspořádané? Je to všechno hotové?
Dají se součásti, které je třeba často vyměňovat, snadno vyměnit? Lze zásuvnou desku snadno zapojit do zařízení?
Je mezi tepelným článkem a topným článkem vhodná vzdálenost?
Je snadné nastavit nastavitelný prvek?
Je instalován radiátor, kde je vyžadován odvod tepla? Je proudění vzduchu plynulé?
Je tok signálu plynulý a propojení nejkratší?
Odporují zástrčky, zásuvky atd. mechanickému provedení?
Byl zvažován problém s rušením vedení?

Uspořádání PCB Bypass nebo oddělovací kondenzátory

během rozvržení PCB a oba vyžadují bypass kondenzátor blízko jejich napájecích kolíků, obvykle 0,1 µF. Pin by měl být co nejkratší, aby se snížila indukční reaktance stopy, a měl by být co nejblíže zařízení



x

při rozvržení DPS. Pokud je proud relativně velký, doporučuje se zmenšit délku a plochu stopy a neběžet po celém poli.
Spínací šum na vstupu se váže do roviny výstupu napájecího zdroje. Spínací šum MOS elektronky výstupního zdroje ovlivňuje vstupní napájení předchozího stupně.
Pokud je na desce plošných spojů velké množství vysokoproudých DCDC, bude docházet k různým frekvencím, vysokoproudým a vysokonapěťovým skokovým rušením.
Proto potřebujeme zmenšit plochu vstupního napájecího zdroje, abychom vyhověli toku proudu. Při rozmístění zdroje je proto nutné uvažovat o zamezení plného chodu vstupního zdroje.



FAQ

Q1: Jak zkontrolovat, zda je rozložení PCB správné?
A1: a) Zda jsou velikost desky plošných spojů a velikost zpracování požadovaná výkresem ve vzájemném souladu.
b ) Zda je rozložení komponent vyvážené a úhledně uspořádané a zda jsou všechna rozložení dokončena.
c) , zda dochází ke konfliktům na všech úrovních. Například komponenty, rámečky a to, zda je rozumná úroveň, kterou je třeba vytisknout soukromě.
d) Zda se běžně používané komponenty snadno používají. Jako jsou spínače, zařízení pro vkládání zásuvných desek, součásti, které je třeba často vyměňovat atd.
e) Zda je vzdálenost mezi tepelnými součástmi a topnými součástmi přiměřená.
f ), zda je odvod tepla dobrý.
g ) , zda je třeba zvážit rušení vedení
Q2: Jaké jsou dovednosti nastavení rozložení PCB?
Návrh vyžaduje různá nastavení mřížky v různých fázích. Ve fázi rozvržení lze pro rozvržení zařízení použít velké body mřížky; pro velká zařízení, jako jsou integrované obvody a nepolohovací konektory, lze pro rozmístění použít bodovou přesnost mřížky 50~100 mil, zatímco pro rezistory Malé pasivní součástky, jako jsou kondenzátory a induktory, lze rozmístit pomocí 25mil mřížky. Přesnost velkých bodů mřížky usnadňuje zarovnání zařízení a estetiku rozvržení.
Q3: Jaká jsou pravidla rozložení PCB?
A3:a) Za normálních okolností by měly být všechny součásti umístěny na stejné straně desky plošných spojů. Pouze když jsou horní součástky příliš husté, lze umístit některá zařízení s omezenou výškou a nízkou tvorbou tepla, jako jsou čipové rezistory a čipové kondenzátory, SMD IC atd. jsou umístěny ve spodní vrstvě.
b) Za předpokladu zajištění elektrického výkonu by měly být komponenty umístěny na mřížce a uspořádány paralelně nebo kolmo k sobě, aby byly čisté a krásné. Obecně platí, že překrývání součástí není povoleno; uspořádání komponent by mělo být kompaktní a komponenty by měly být v celém rozložení. Mělo by být rovnoměrně rozloženo a mělo by mít konzistentní hustotu.
c) Minimální vzdálenost mezi sousedními vzory padů různých součástí na desce plošných spojů by měla být větší než 1 mm.
d), vzdálenost od okraje desky plošných spojů není obecně menší než 2 mm. Nejlepší tvar desky s obvody je obdélník a poměr stran je 3:2 nebo 4:3. Pokud je povrchová velikost desky s plošnými spoji větší než 200 mm x 150 mm, je třeba vzít v úvahu, že deska s obvody odolá mechanické pevnosti.
Q4: Jaké je pořadí umístění rozložení PCB?
A4: a) Umístěte součásti, které jsou těsně sladěny s konstrukcí, jako jsou elektrické zásuvky, kontrolky, spínače, konektory atd.
b) Umístěte speciální součástky, jako jsou velké součástky, těžké součástky, topné součástky, transformátory, integrované obvody atd.
c) Umístěte malé součásti.
